折边缝包输送系统
来源:
|
作者:李丽华
|
发布时间: 2015-09-28
|
2975 次浏览
|
分享到:
折边缝包输送系统由自动折边机、缝包机头及缝包电机、缝包输送机、倒包及倒包输送机、缝包立柱、缝包控制箱、重检、剔除八部分组成。

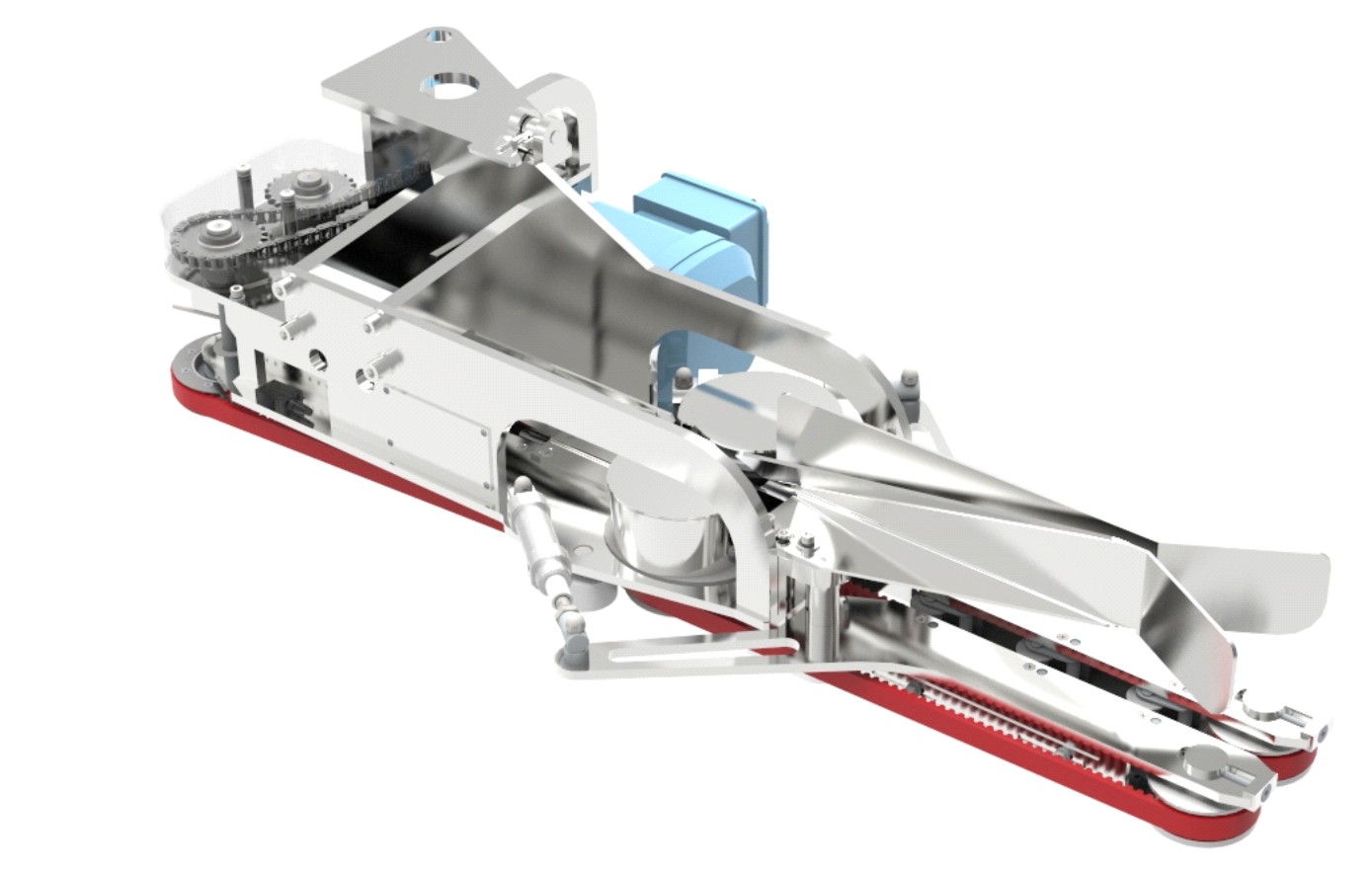

一、 消除皱褶的内折折边机
为适应各种包装袋，经过长期艰苦探索创新，加圆杆减小折边阻力，意外去除了折袋弯部接触阻滞，显著消减了“重眼皮”折皱问题；还巧妙地增加了调节间隙功能，多个弹性压轮对折边带压紧方式，使得软，硬，薄，厚的包装袋都能非常好的折边。
在折边机上设置袋沿检测开关，能够给缝纫机剪线提供精确的时间，使得线段控制更好。
性能特点
·运行全过程完全免调整、免维护。
· 极薄、极厚、极长、极短的包装袋尽可能好的高速折边。
· 袋沿光电检测，为缝包电机的启动、停止、剪线提供更准确的时刻，更实用。
二、 缝包机头及缝包电机
缝包机头选用日本纽朗DS-9C，缝包电机采用德国SEW。

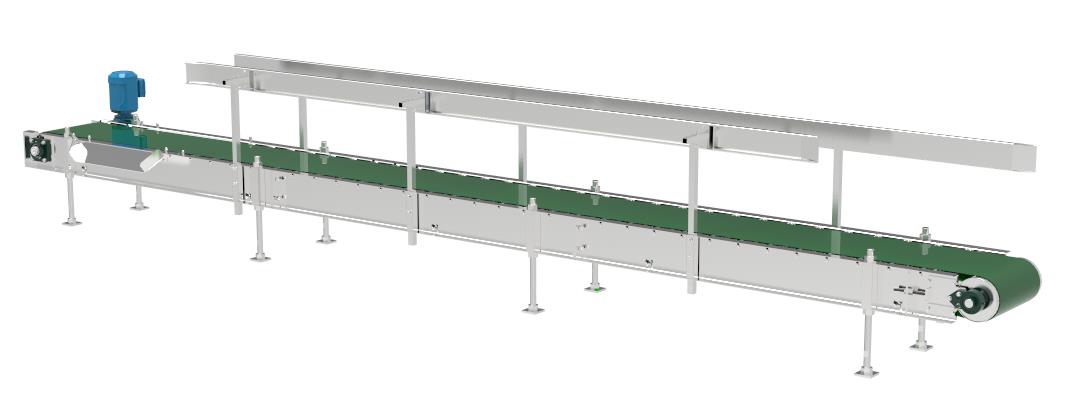

三、 缝包输送机
缝包输送机采用专业厂家生产的皮带，主流名牌减速机、变频器调速，实现与缝包机折边机同步运行。具有自动调中的鼓型包胶主动轮设计及轻载极限限位轮设计，从动部分采用三辊设计，具有张紧皮带不改变输送机长度，配接时结构紧凑，包装袋通过更顺畅。

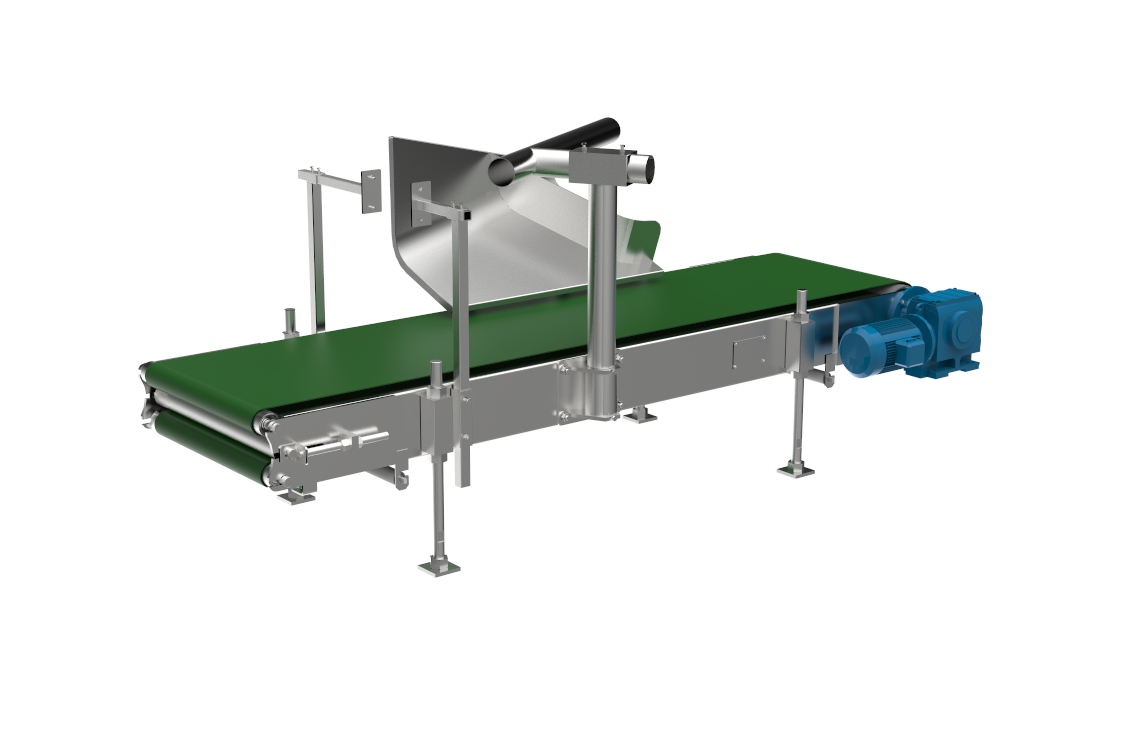

四、 倒包及倒包输送机
倒包及倒包输送机是磁林公司经过多年实践经验，开发出的经典倒包输送装置。倒包杆和倒包板有效配合，采用三辊皮带张紧装置，可以有效解决皮带泛性问题，与缝包输送机连接更加紧凑，确保包装袋更加平顺。
五、缝包立柱
缝包立柱设计简捷、实用，附控制箱的一体化设计更为合理。线盘设计在控制箱上部，线杆设计在控制箱上，高置，取线流畅。磁林先进的光电管断线检测，更实用、更耐用。
六、缝包控制箱
西安磁林缝包控制箱由变频器及PLC组成，设有两台变频器及一套PLC。通过设置输送机、折边机的速度，实现与电子复检秤由秤体、控制器、机架等部分组成，用来对产品袋进行重量检验，如遇不合格产品则发出报警信号，并配有拣出机构，对不合格产品剔除。灵敏度：10g；防护等级：IP65。缝包机同步运行，通过光电管袋沿检测使折边、缝包更平整、更美观、更节约；通过光电管断线检测使缝包更轻松。
七、皮带检重秤
用来对产品进行重量检验，如遇不合格产品则发出报
警，并配有拣出机构，自动剔除不合格产品。
·检重范围：(10~60)kg
·检测精度：±20g
·检测速度：1200bag/h
八、剔除
由剔除装置及输送机两部分组成，与金属检测机及重量复检秤配合使用，当袋包金属含量超标或重量检测超差时，由剔除装置以金属检测优先的原则将产品袋从输送线上剔除。
